MAN L220.10 Allrad


FOTOGALERIE


MAN L220.10 Allrad MAN L220.10 Allrad MAN L220.10 Allrad MAN L220.10 Allrad MAN L220.10 Allrad MAN L220.10 Allrad MAN TGM 13290 MAN TGM 13290 MAN TGM 13290 MAN TGM 13290 MAN TGM 13290 MAN TGM 13290 MAN TGM 13290

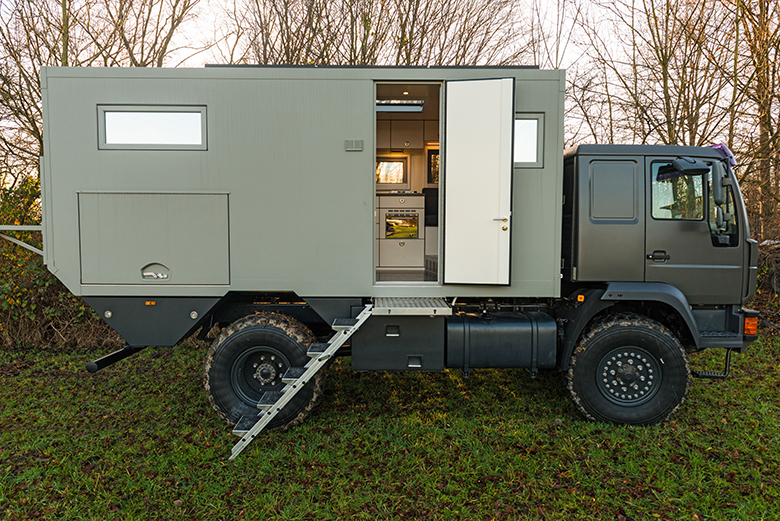

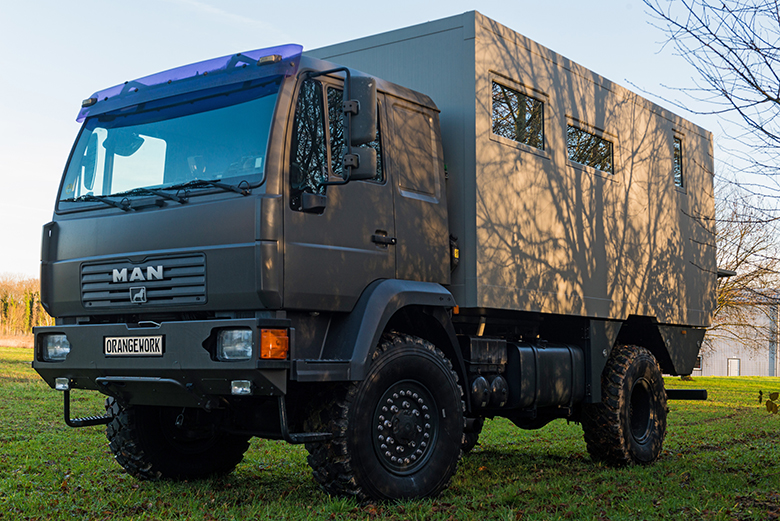

DETAILS

  • Länge 6,80 m
  • Breite 2,37 m
  • Höhe 3,50 m
  • Leergewicht 7250 kg
  • Gesamtgewicht 9500 kg
  • L-Fahrerhaus
  • Radstand 3600 mm
  • Motorleistung 220 PS / 160 KW Euro 3
  • Bereifung Michelin XZL 395 / 85 R 20
  • 6 Ganggetriebe mit Untersetzung
  • Permanenter Allrad
  • Differenzialsperren in Vorder-und Hinterachse
  • Vorderachs- / Hinterachs-Blattfederung
  • 2 Kraftstofftanks mit 600 Liter Diesel
  • Dieselvorfilter mit Wasserabscheider
  • Zusatzscheinwerfer
  • Druckluft-Hörner
  • 2 Luftgefederte Fahrerkomfortsitze
  • Klimaanlage

Aufbau

    Außenmaße
  • Länge 4850 mm, Breite 2370 mm, Höhe 2105 mm

    Innenmaße
  • Länge 4730 mm, Breite 2250 mm, Höhe 1980 mm

  • Vierpunktlagerung mit zwei Pendel und einem Hauptlager zur spannungsfreien Verbindung zwischen Aufbau und Fahrgestellrahmen
  • GFK Sandwichelement mit einer Wandstärke von 60 mm, PET- Schaumkern
  • Deckschicht gewebeverstärkt, außen 2 mm, innen 2 mm
  • Kältebrückenfreie Verklebung mit GFK Stufen- und Winkelprofilen
  • Stahlrahmen in der Bodenplatte einlaminiert
  • Durchstieg ins Fahrerhaus über einen Faltenbalg
  • Türen und Klappen mit einer massiven Dreipunktverriegelung, Schlösser gleichschließend
  • Fenster mit Isolierverglasung (KCT) mit integriertem Moskitoschutz und Verdunkelung
  • Dachluken Outbound mit Isolierverglasung mit integriertem Moskitoschutz und Verdunkelung

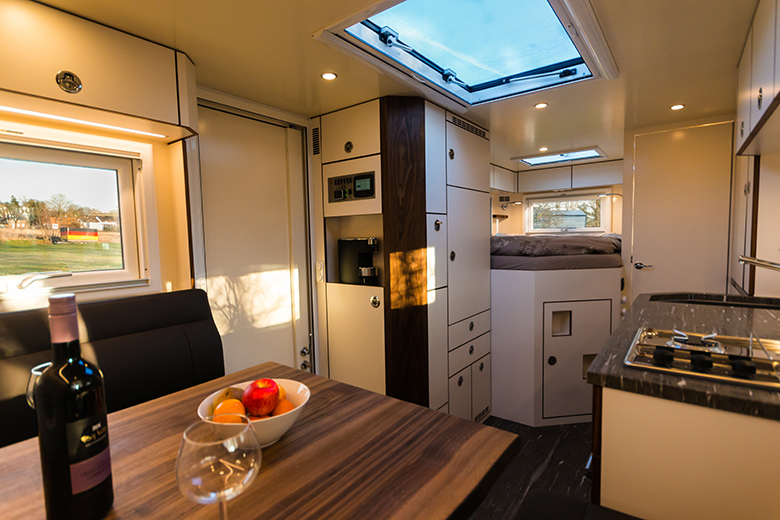

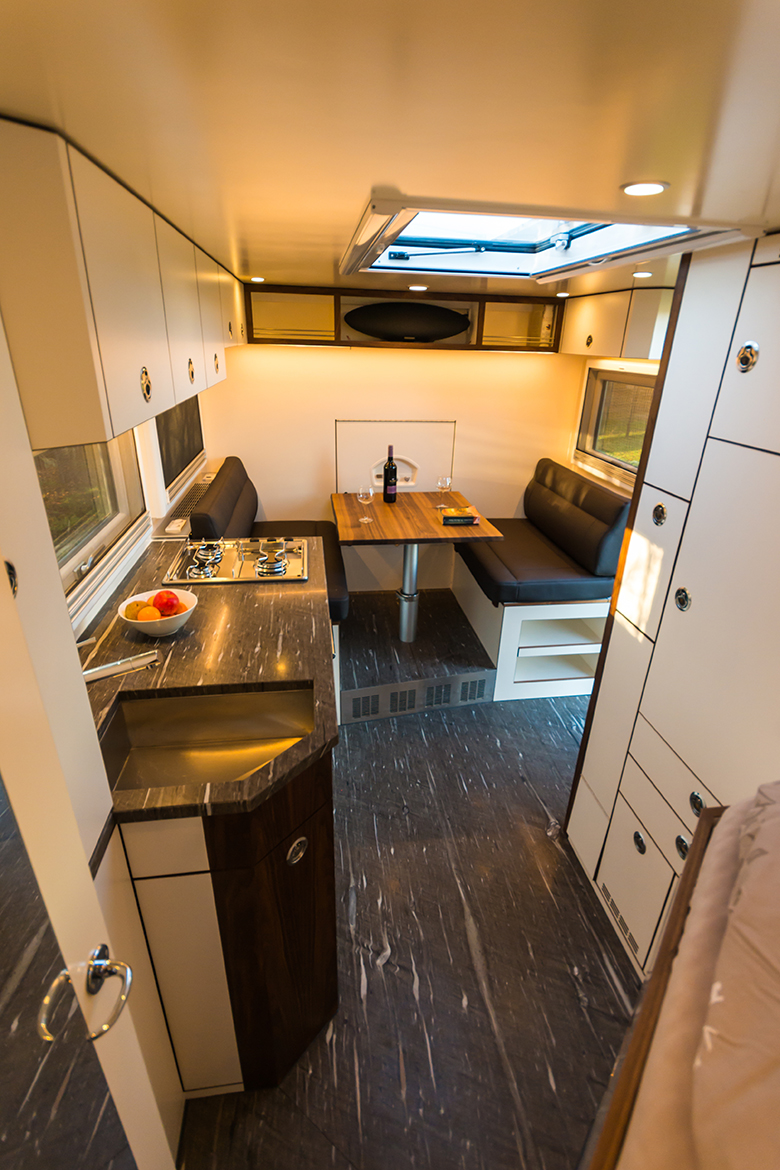

Innenausbau

  • Möbel aus Sperrholzplatten mit einer Schichtstoff (HPL)- Oberfläche
  • Möbelfronten in weiß matt und Nussbaumfurnier
  • Kanten mit Nussbaumfurnier eingefasst
  • Möbelbeschläge aus Edelstahl oder vernickeltem Messing, dreidimensional verstellbar
  • Kompressionsverschlüsse aus Edelstahl
  • Echt-Stein Fußbodenbelag

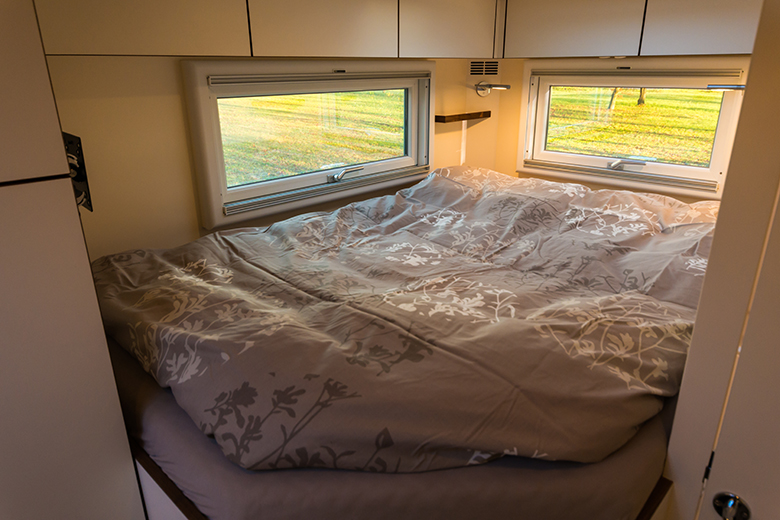

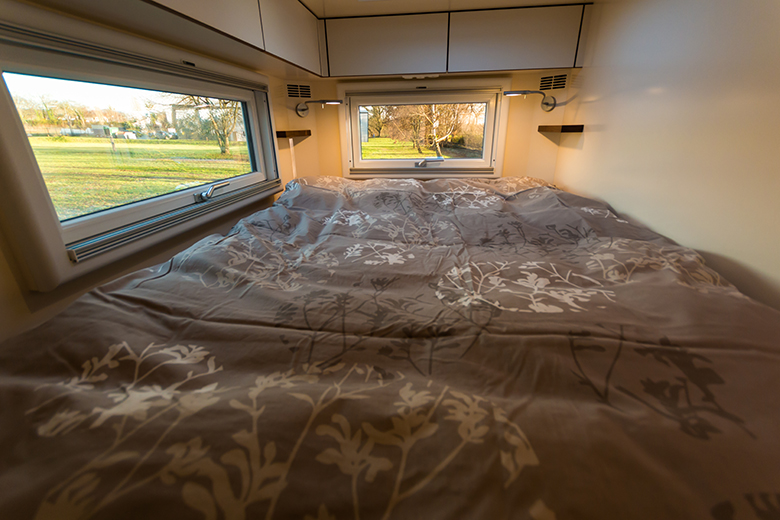

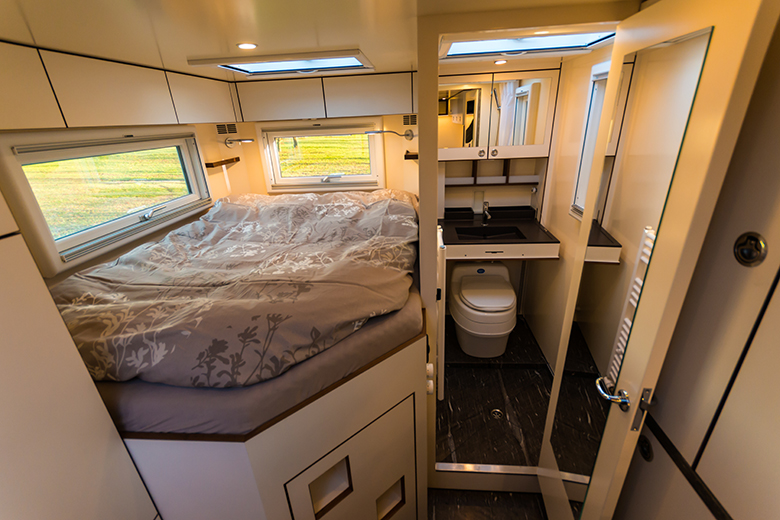

    Betten
  • Heckbett 2000 x 1500 mm, unterlüftet

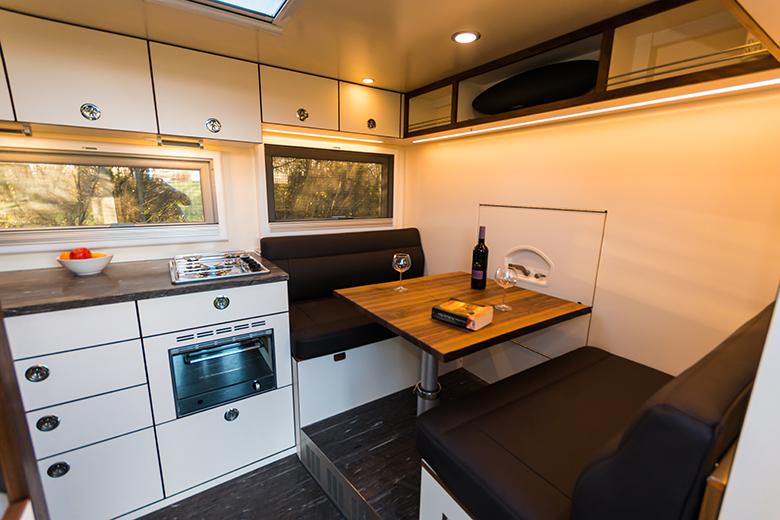

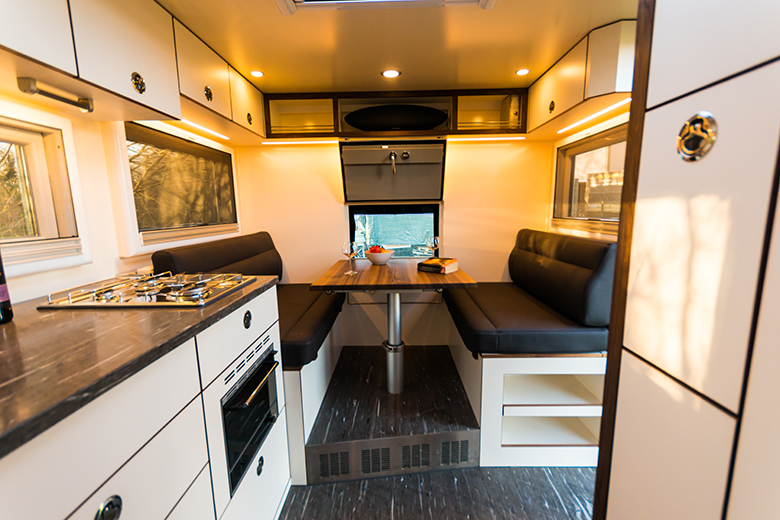

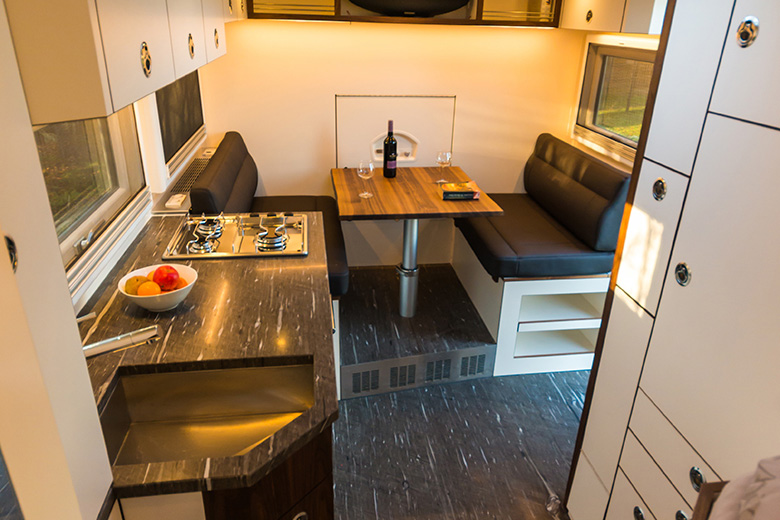

    Sitzgruppe
  • Sitzgruppe umbaubar zu einem Bett 2000 x 1100 - 1250 mm
  • manuell höhenverstellbares Tischgestell

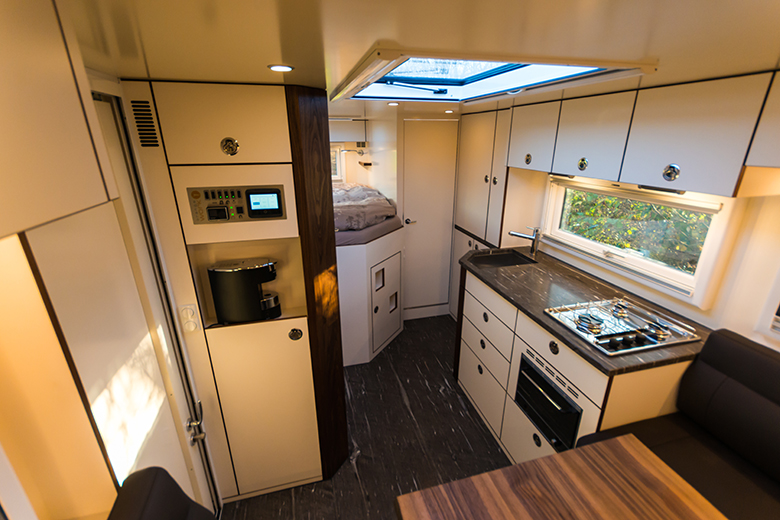

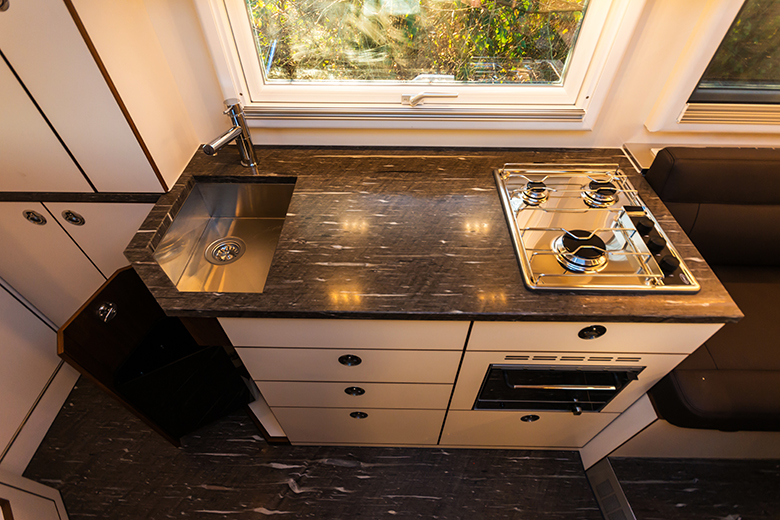

    Küche
  • Arbeitsplatte aus Echt-Stein, mit flächenbündigem Edelstahl-Spülbecken
  • Gaskochfeld mit 3 Kochstellen
  • Gasbackofen
  • Kühlschrank Inhalt 120 Liter
  • Gefrierschrank Inhalt 30 Liter
  • Unterschränke mit Schubladen, kugelgelagert mit Selbsteinzug

    Sanitärraum
  • Klapp-Waschtisch aus Corian mit eingelassenem Waschbecken
  • Spiegel-Oberschränke
  • Echt-Stein-Duschtasse
  • Trocken-Trenn-Toilette

    Stauräume
  • Umlaufende Oberschränke mit höhenverstellbaren Einlegeböden
  • Viele großräumige Schubläden
  • Garderobe mit Schuhschrank

Technische Ausstattung

    Stromversorgung
  • Kontrollpanel zur Überwachung der Stromversorgung und der einzelnen Füllstände
  • Absicherung der einzelnen Stromkreise über thermische Schutzschalter mit LED-Anzeige
  • Mastervolt –Bus-System
  • Unabhängige Stromversorgung des Aufbaues durch zwei Lithium-Batterien
  • Batteriekapazität 24V / 400 Ah
  • Wechselrichter, Sinusleistung 2500 W / 230 V
  • Ladegerät für Eingangsspannung 95 -235 V, Ladeleistung 60 A
  • B to B-Hochleistungsregler, Ladeleistung 30 A Solarmodule, Leistung 880 W
  • Spannungswandler 24V / 12V Leistung 480 W

    Wasserversorgung
  • 360 Liter Frischwasser
  • 100 Liter Abwassertank
  • 30 Liter Urintank
  • 15 Liter Warmwasserboiler
  • Sensor Wasser-Pumpe
  • Haushaltsübliche Armaturen
  • Außendusche
  • Alle Wasserinstallationen sind frostsicher im Innenraum verlegt

    Heizungssystem
  • 5 KW Diesel-Warmwasser-Heizung
  • einzelne Heizungskreisläufe über ein zentrales Thermostat regelbar
  • Konvektoren unsichtbar in der Sitzgruppe
  • Handtuchheizkörper im Bad
  • Fußbodenheizung
  • elektr. Zusatzheizung 1600W



GRUNDRISS

Grundriss MAN L220.10 Allrad
