Mercedes 616 CDI Reisemobil

Allradfahrzeug aus der Orangework-Werkstatt

Mercedes Sprinter Reisefahrzeug


FOTOGALERIE


Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter Mercedes Sprinter


DETAILS

  • Länge 7,00 m
  • Breite 2,30 m
  • Höhe 3,30 m
  • Leergewicht 5400 kg
  • Zul. Gesamtgewicht 6000 kg
  • Radstand 4025 mm
  • Motor 115 KW / 156 PS
  • Bereifung BF Goodrich All-Terrain
  • Automatik-Getriebe
  • zuschaltbarer Allrad
  • Differenzialsperre an der Hinterachse
  • Vorder- Hinterachse Blattfederung
  • Hinterachse luftunterstützt
  • Kraftstofftanks mit 280 Liter Diesel
  • 2 Komfortsitz

Aufbau

    Außenmaße
  • Länge 4100 mm, Breite 2350 mm, Höhe 2300 mm

    Innenmaße
  • Länge 4000 mm, Breite 2250 mm, Höhe 2200/1950 mm

  • Aufbau direkt mit dem Fahrgestellrahmen verbunden
  • GFK Sandwichelement mit einer Wandstärke von 50 mm
  • Deckschicht Außen 2 mm, Innen 2 mm Gewebeverstärkt
  • Durchgang in Fahrerhaus durch eine Schiebtür zu verschließen
  • Tür und Klappen mit einer Dreipunktverriegelung, Schlösser gleichschließend
  • Fenster mit Kunststoff-Isolierverglasung (Seitz) mit intrigiertem Moskitoschutz und Verdunkelung
  • Drei Dachluke 900 x 500 und 2 Stück 350 x 350 mm mit intrigiertem Moskitoschutz
  • Treppe 3-stufig, elektrisch ausfahrbar

Innenausbau

  • Möbel gefertigt aus Bootsbau-Sperrholz
  • Möbeloberflächen weiß Hochglanz lackiert
  • Möbelbeschläge aus vernickeltem Messing oder Edelstahl, dreidimensional verstellbar
  • Verriegelbare Schnappverschlüsse
  • Teak- Schiffs-Parkett-Fußboden

    Bett
  • Heckbett 2000 x 1400 mm, unterlüftet
  • Alkovenbett 2000 x 1400mm, unterlüftet

    Sitzgruppe
  • Feste Sitzgruppe
  • Verschiebbares Tischgestell mit Glasoberfläche
  • Polsterstoff Alcantara

    Küche
  • Arbeitsplatte aus Corian mit flächenbündig eingelassenem Spülbecken und Abfall-Eimer
  • Gas-Kochfeld mit 3 Kochstellen
  • Gas-Backofen
  • Kompressor Kühlschrank 120 Liter

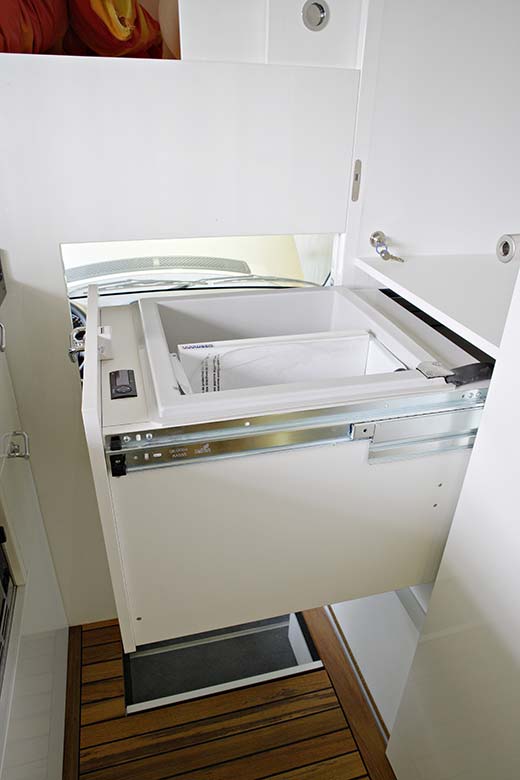

  • Kompressor Tiefkühlbox 40 Liter
  • Unterschränke mit Schubladen, Kugelgelagert mit Sel bsteinzug

    Sanitärraum
  • Corian-Waschtisch
  • Aluminium-Duschtasse, unter einer Bodenklappe verbo rgen
  • Keramik- Kassettentoilette, ausziehbar

    Stauräume
  • Umlaufende Oberschränke mit höhenverstellbaren Einlegeböden
  • Doppelter Boden mit großem Fassungsvermögen
  • Garderobe mit Schuhschrank

Technische Ausstattung

    Stromversorgung
  • Kontrollpanel zur Überwachung der Stromversorgung und der einzelnen Füllstände
  • Absicherung der einzelnen Stromkreise über thermischen Schutzschaltern mit LED- Funktionsanzeige
  • Unabhängige Stromversorgung des Aufbaues durch vier Gel-Batterien
    • Batteriekapazität 24/220 AH
  • Combi-Wechselrichter-/ Ladegerät 24V, Wechselrichte r 230 V / 1600 W Ladegerät 40 A
  • Wechselrichter 230 V / 300 W
  • Ladegerät für Eingangsspannung von 95 – 235 V, Ladeleistung 40 A
  • Zusatzlichtmaschine 70 A
  • 6 Solarmodule, Leistung 560 W
  • Spannungswandler 24/12 V, Leistung 300 W
  • Beleuchtung über Power LED, dimmbar

    Wasserversorgung
  • 400 Liter Frischwasser ( 1 x 200 L u. 2 x 100 L )
  • 10 Liter Warmwasser Boiler
  • 180 Liter Abwassertank
  • Sensor Druckpumpe für die Wasserversorgung
  • 2 - Stufen Wasserfilter
  • Hochwertige Armaturen
  • Außendusche
  • Alle Wasserinstallationen sind frostsicher im Innen raum verlegt

    Heizungssystem
  • 5 KW Diesel Warmwasserheizung
  • 3,3 KW Gas-Warmwasserheizung
  • Beide Heizungen in einem Heizkreislauf zusammengeführt
  • Heizkörper in der Sitzecke
  • Heizkörper in der Garage und Doppelboden
  • 10 Liter Warmwasser Boiler
  • Nutzen der Motorabwärme zu heizen der Kabine und des Warmwasser Boilers.
  • elektr. Zusatzheizung 1600W

    Gasversorgung
  • über zwei bis vier 11kg Gasflaschen
  • Außen-Gasanschluß

    Sonstiges
  • Umbau zum Allrad-Fahrgestell
  • Hydraulische Hubstützenanlage, vollautomatisch
  • Zusätzlicher Luftkompressor



GRUNDRISS

Grundriss Mercedes Reisefahrzeug
