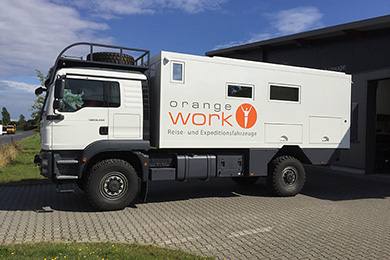

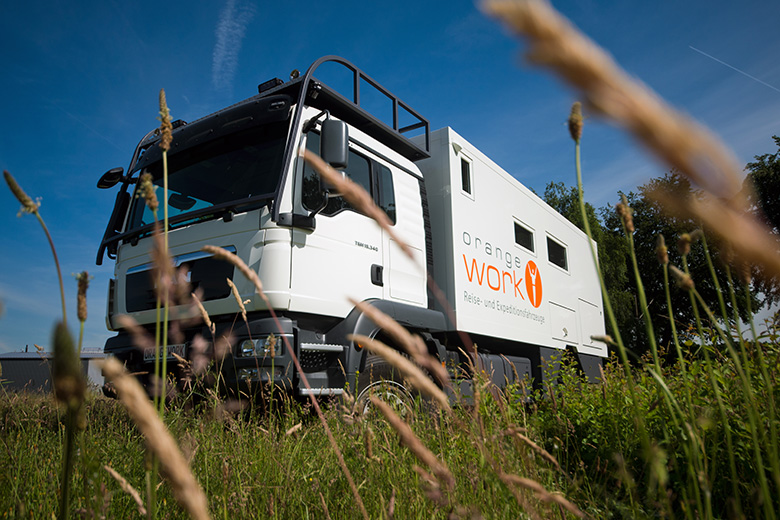

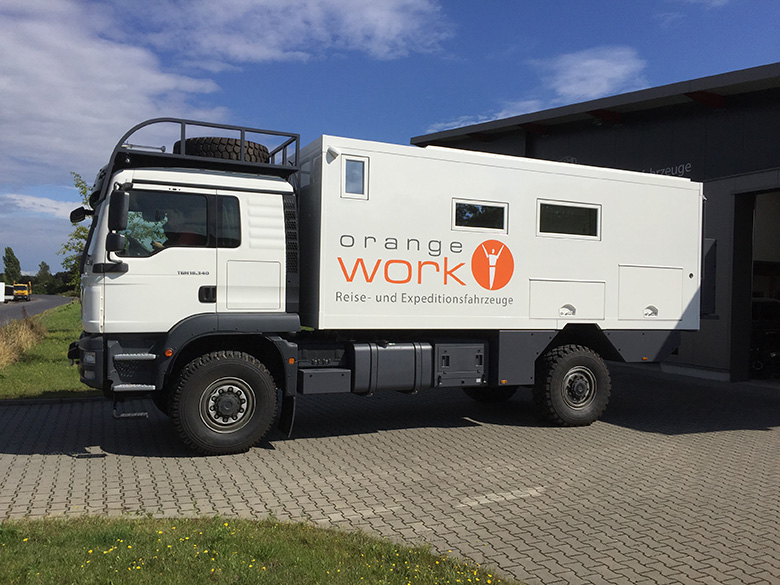

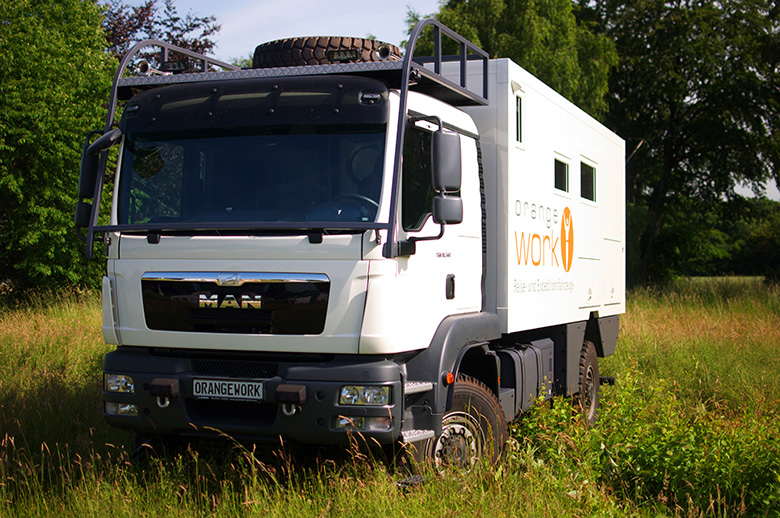

DETAILS

  • Länge 8,80 m
  • Breite 2,48 m
  • Höhe 3,75 m
  • Leergewicht 12800 kg
  • Gesamtgewicht 18000 kg
  • L-Fahrerhaus
  • Radstand 4900 mm
  • Motorleistung 340 PS / 250 KW Euro 5
  • Bereifung Michelin XZL 385/80R 20
  • Automatik Getriebe TipMatic
  • Zuschaltbarer Allrad
  • Differenzialsperren in Vorder-und Hinterachse
  • Vorderachs- / Hinterachs-Blattfederung
  • 2 Kraftstofftanks mit 800 Liter Diesel
  • Reifendruck-Regelanlage
  • Dieselvorfilter mit Wasserabscheider
  • Dachträger mit Reserveradhalterung
  • 5 Zusatzscheinwerfer
  • 2 Druckluft-Hörner
  • 2 Luftgefederte Fahrerkomfortsitze

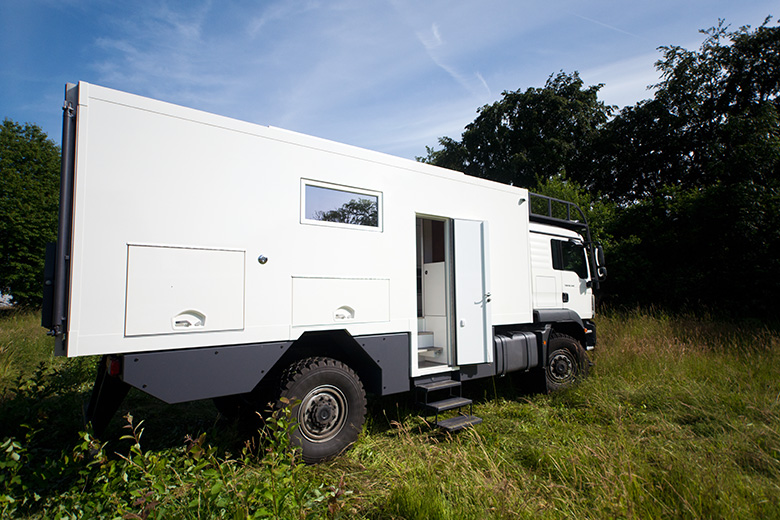

Aufbau

    Außenmaße
  • Länge 6120 mm, Breite 2480 mm, Höhe 2200 mm

    Innenmaße
  • Länge 6000 mm, Breite 2360 mm, Höhe 2050 m

  • Dreipunktlagerung mit zwei Pendel und einem Hauptlager zur spannungsfreien Verbindung zwischen Aufbau und Fahrgestellrahmen
  • GFK Sandwichelement mit einer Wandstärke von 60 mm
  • Deckschicht gewebeverstärkt, außen 3 mm, innen 2 mm
  • Kältebrückenfreie Verklebung mit GFK Stufen- und Winkelprofilen
  • Stahlrahmen in der Bodenplatte einlaminiert
  • Tiefgezogener Eingang mit innenliegenden Trittstufen
  • Durchstieg ins Fahrerhaus über einen Faltenbalg
  • Türen und Klappen mit einer massiven Dreipunktverriegelung Schlösser gleichschließend
  • Fenster mit Isolierverglasung (KCT) mit integriertem Moskitoschutz und Verdunkelung
  • Dachluken KCT mit Isolierverglasung mit integriertem Moskitoschutz und Verdunkelung
  • Treppe 3-stufig, elektrisch ausfahrbar

Innenausbau

  • Möbel aus Sperrholzplatten mit einer Schichtstoff (HPL) - Oberfläche
  • Möbelfronten in weiß Hochglanz oder Nussbaum-Furnier
  • Kanten mit Massivholz eingefasst
  • Möbelbeschläge aus Edelstahl oder vernickeltem Messing, dreidimensional verstellbar
  • Kompressionsverschlüsse aus Edelstahl
  • Vinyl Fußbodenbelag

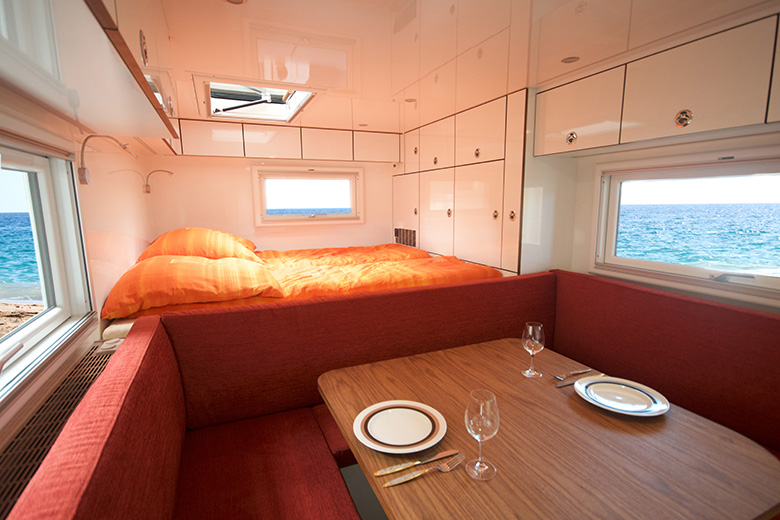

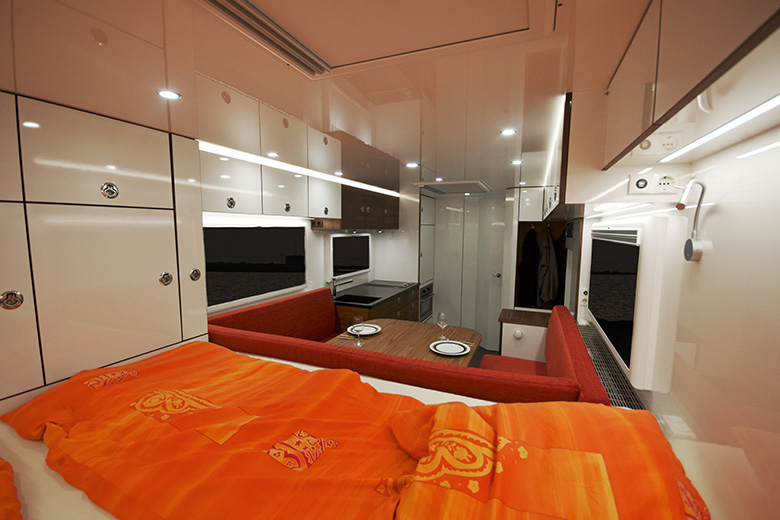

    Betten
  • Heck-Doppelbett 2000 x 1700 mm, unterlüftet

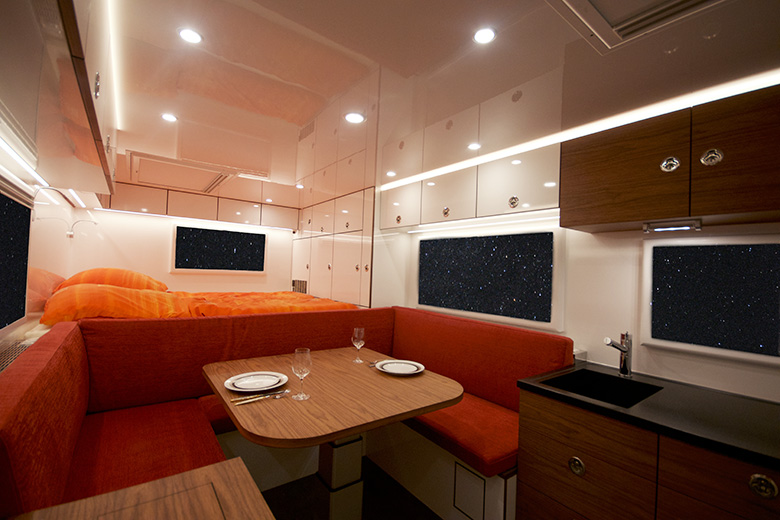

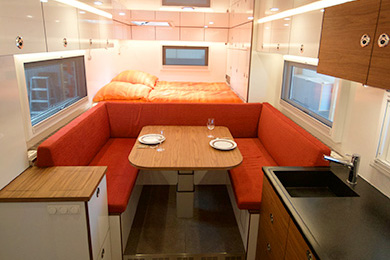

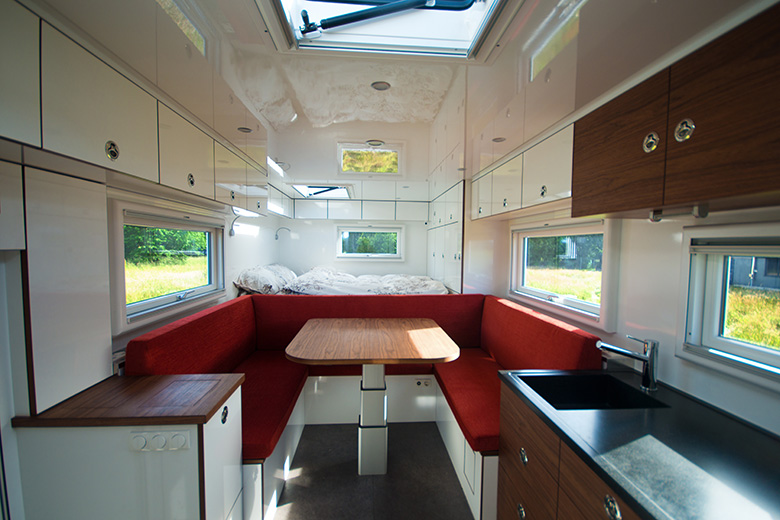

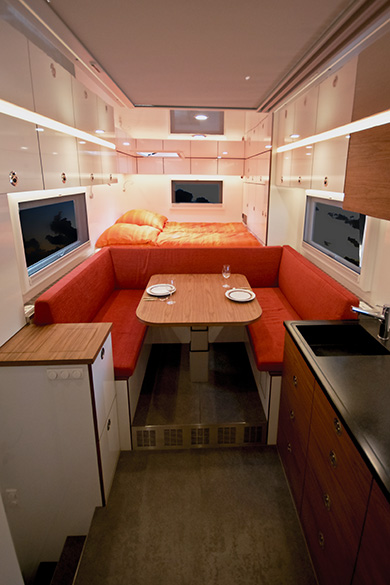

    Sitzgruppe
  • U-Sitzgruppe umbaubar zu einem Bett 2200 x 1500 mm
  • elektr. höhenverstellbares Tischgestell

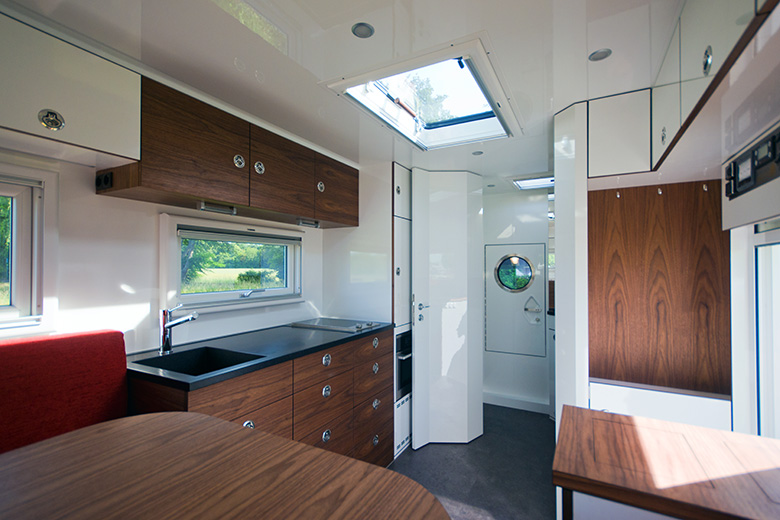

    Küche
  • Arbeitsplatte aus Corian mit flächenbündigem Spülbecken
  • Induktions-Kochfeld mit 2 Kochstellen

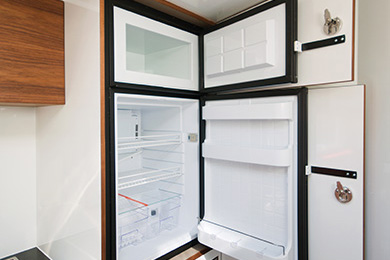

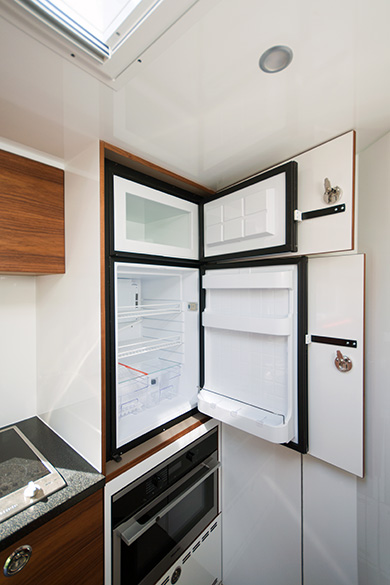

  • Kühlschrank Inhalt 120 Liter
  • Gefrierschrank Inhalt 30 Liter
  • Mikrowellen-Backofen-Kombination
  • Unterschränke mit Schubladen, Kugelgelagert mit Selbsteinzug
  • Waschmaschine

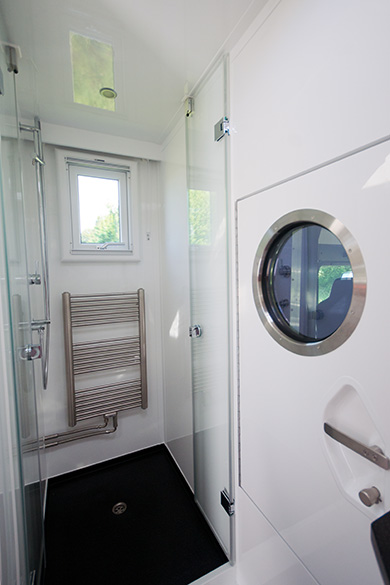

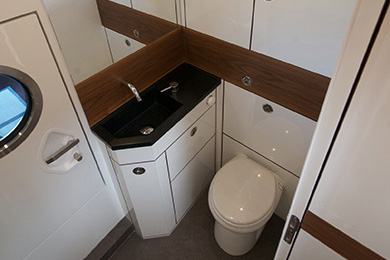

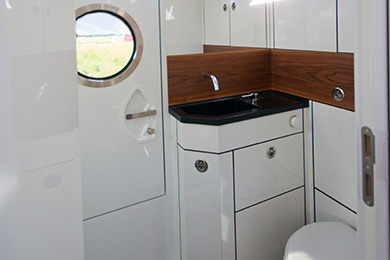

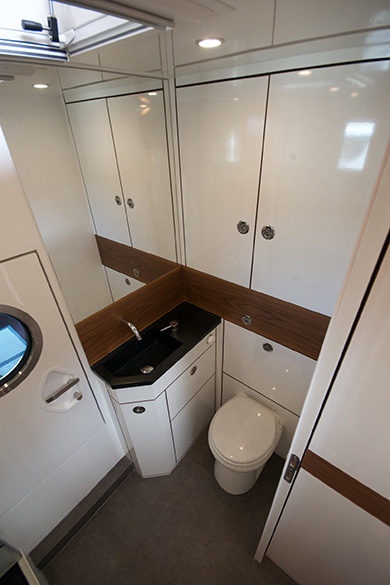

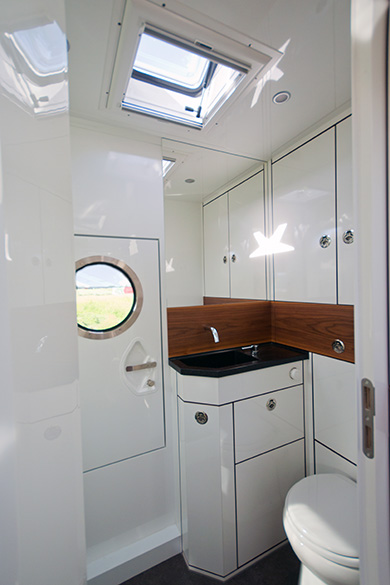

    Sanitärraum
  • Waschtisch aus Corian mit eingelassenem Waschbecken
  • Spiegel-Oberschränke

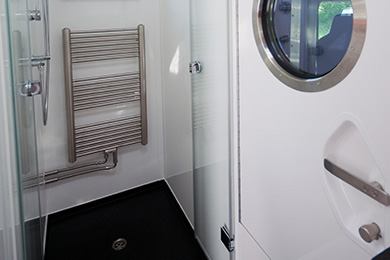

  • Corian-Duschtasse
  • Keramik Zerhacker-Toilette

    Stauräume
  • Umlaufende Oberschränke mit höhenverstellbaren Einlegeböden
  • Kleiderschrank am Fußende vom Heckbett mit höhenverstellbaren Einlegeböden
  • Garderobe mit Schuhschrank

Technische Ausstattung

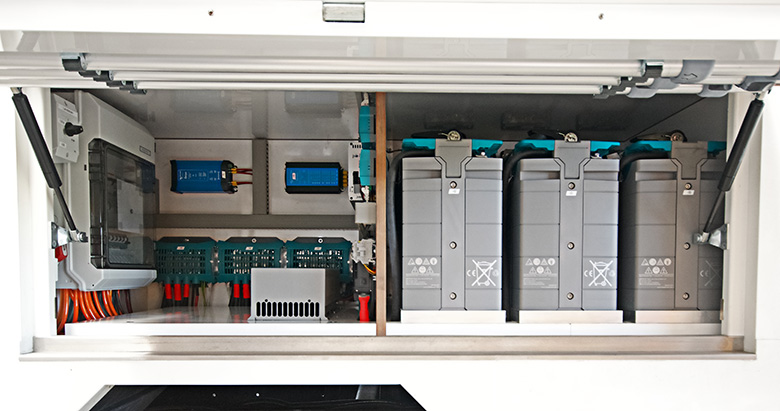

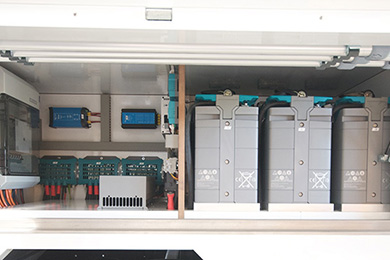

    Stromversorgung
  • Kontrollpanel zur Überwachung der Stromversorgung und der einzelnen Füllstände
  • Absicherung der einzelnen Stromkreise über thermische Schutzschalter mit LED-Anzeige
  • Mastervolt –Bus-System
  • Unabhängige Stromversorgung des Aufbaues durch drei Lithium-Ionen Batterien
  • Batteriekapazität 24V / 580Ah
  • Wechselrichter/Ladegerät Combi Sinusleistung 7000 W / 230 V, Ladeleistung 120 A / 24 V
  • Ladegerät für Eingangsspannung 95 -235 V, Ladeleistung 60 A
  • Hochleistungs Batterie zu Batterie Ladegerät mit I-U Laderegler, Ladeleistung 30 A
  • Solarmodule, Leistung 1,2Kw
  • Spannungswandler 24V / 12V. Leistung 480 W

    Generator
  • Wassergekühlter Fischer Panda 3-Zylinder Dieselgenerator
  • Variable Drehzahlregulierung
  • Dauer-Ausgangsleistung 8,4 kW
  • Automatischer Anlauf bei niedriger Batteriekapazität

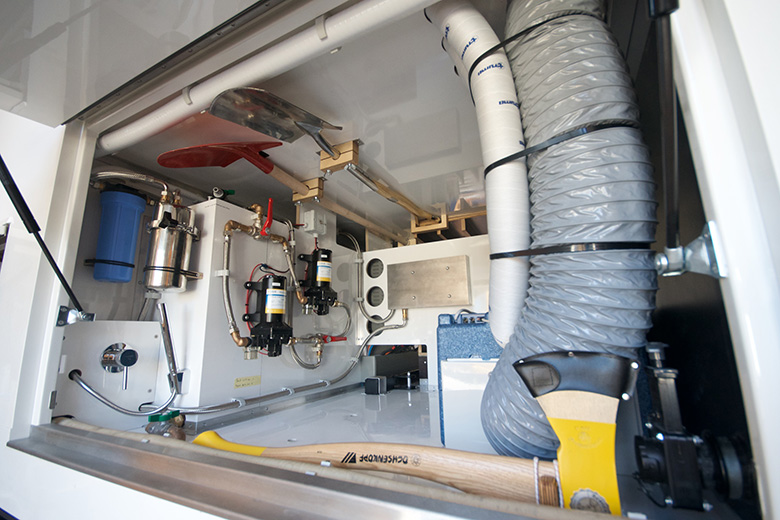

    Wasserversorgung
  • 640 Liter Frischwasser

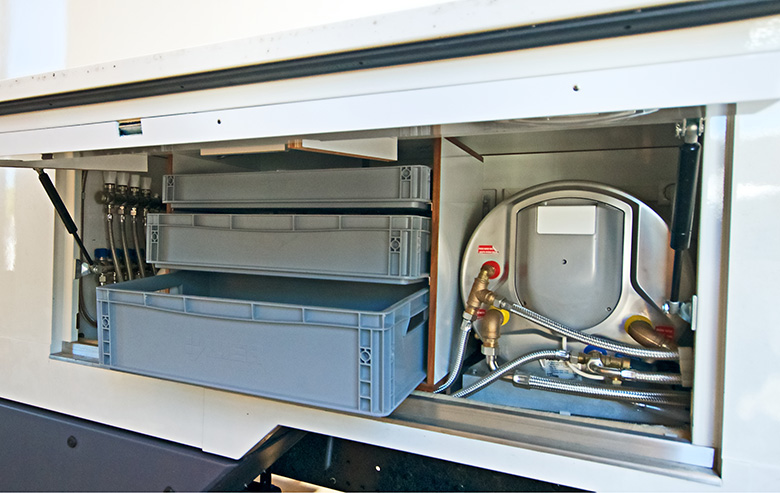

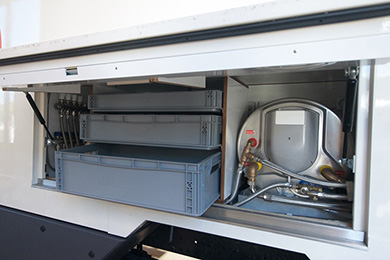

  • 30 Liter Warmwasserboiler
  • 150 Liter Abwassertank
  • 220 Liter Fäkalientank
  • 2 x Sensor Wasser-Pumpe
  • 2 – Stufen Wasserfilter
  • Haushaltsübliche Armaturen
  • Außendusche
  • Alle Wasserinstallationen sind frostsicher im Innenraum verlegt
  • Tanks werden über fernbedienbare Pneumatik-Ventile entleert

    Heizungssystem
  • 2 Stück 9 KW Diesel-Warmwasser- Heizung
  • 20 Liter Pufferspeicher mit zusätzlicher 230V Heizpatrone
  • einzelne Heizungskreisläufe über ein zentrales Thermostat regelbar
  • Konvektoren unsichtbar in der Sitzgruppe
  • Edelstahl Handtuchheizkörper im Bad
  • Fußbodenheizung
  • elektr. Zusatzheizung 1600W

    Sonstiges
  • Dachträger mit Reserverad-Halterung, heben und senken über separaten Kranarm
  • Motoradbrücke am Heck, hydraulisches heben und senken der Motorrad-Plattform
  • Klimaanlage mit 2,4 KW Kühlleistung
  • Klappbarer Unterfahrschutz
  • Video Überwachungssystem mit 5 Kameras, Alarmanlage, Homeserver, W-Lan, Senden von GPS-Daten bei Notruf oder Diebstahl, Bedienung über Smartphone und Tablet



GRUNDRISS

Grundriss MAN TGM 18340 Allrad
