MAN TGM Wohnmobil XXL


FOTOGALERIE


MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390 MAN TGM 12.390


DETAILS

  • Länge 8,30 m
  • Breite 2,48 m
  • Höhe 3,60 m
  • Leergewicht 10900 kg
  • Gesamtgewicht 11900 kg
  • L-Fahrerhaus
  • Radstand 4250 mm
  • Motorleistung 290 PS / 213 KW Euro 5
  • Bereifung Michelin XZL 365/80R 20
  • Automatik Getriebe TipMatic
  • Zuschaltbarer Allrad
  • Differenzialsperren in Vorder-und Hinterachse
  • Vorderachse Blattfederung
  • Hinterachse Luftgefedert
  • 3 Kraftstofftanks mit 800 Liter Diesel
  • Dieselvorfilter mit Wasserabscheider
  • Edelstahl Dachträger mit Reserveradhalterung
  • 4 Zusatzscheinwerfer
  • 2 Druckluft-Hörner
  • 4 Sitzplätze im Fahrerhaus davon
    • 2 Luftgefederte Fahrerkomfortsitze
    • 2 feste Zusatzsitze in der zweiten Reihe

Aufbau

    Außenmaße
  • Länge 5800 mm, Breite 2480 mm, Höhe 2200 mm

    Innenmaße
  • Länge 5680 mm, Breite 2360 mm, Höhe 2040 mm

  • 3 Punktlagerung mit zwei Pendel und einem Hauptlager zur spannungsfreien Verbindung zwischen Aufbau und Fahrgestellrahmen
  • GFK Sandwichelement mit einer Wandstärke von 60 mm
  • Deckschicht außen 3 mm, Innen 2 mm gewebeverstärkt
  • Kältebrückenfreie Verklebung mit GFK Stufen- und Winkelprofilen
  • Stahlrahmen in der Bodenplatte einlaminiert
  • Tiefgezogener Eingang mit innenliegenden Trittstufen
  • Durchstieg ins Fahrerhaus über einen Faltenbalg
  • Türen und Klappen mit einer massiven Dreipunktverriegelung Schlösser gleichschließend
  • Fenster mit Isolierverglasung (KCT) mit intrigiertem Moskitoschutz und Verdunkelung
  • Dachluke 920 x 710 mm mit Isolierverglasung mit intrigiertem Moskitoschutz und Verdunkelung
  • Treppe 2-stufig, elektrisch ausfahrbar

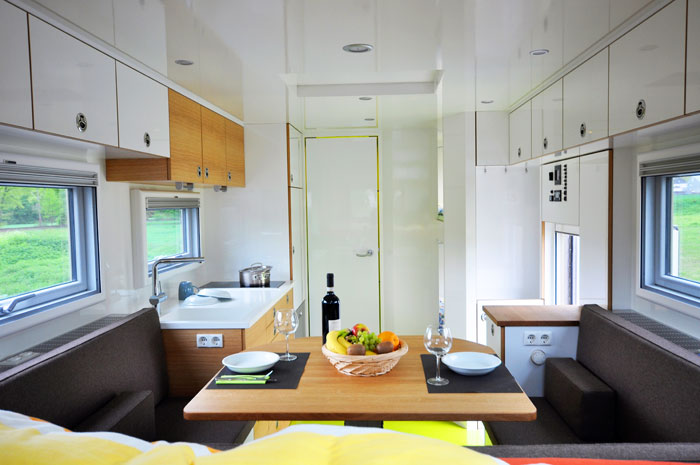

Innenausbau

  • Möbel gefertigt aus Sperrholzplatten mit Oberfläche aus Schichtstoff (HPL)
  • Möbelfronten in weiß Hochglanz und Eichen-Furnier
  • Kanten mit Massivholz eingefasst,
  • Möbelbeschläge aus vernickeltem Messing oder Edelstahl, dreidimensional verstellbar
  • Kompressionsverschlüsse aus Edelstahl
  • Kautschuk Fußbodenbelag

    Betten
  • Heck-Doppelbett 2000 x 1400 mm, unterlüftet
  • Stockbetten 1400 x 720 mm, unterlüftet

    Sitzgruppe
  • U-Sitzgruppe umbaubar zu einem Bett 2200 x 1500 mm
  • elektr. höhenverstellbares Tischgestell mit einer Eichen- Massivholzplatte
  • Polsterstoff Filz

    Küche
  • Arbeitsplatte aus Corina mit flächenbündig eingelassenem Spülbecken
  • Induktions-Kochfeld mit 2 Kochstellen
  • Kühlschrank Inhalt 140 Liter
  • Gefrierschrank Inhalt 40 Liter
  • Spülmaschine
  • Kaffee-Automat
  • Unterschränke mit Schubladen, Kugelgelagert mit Selbsteinzug

    Sanitärraum
  • Klappbarer Eichen-Waschtisch mit Corianbecken
  • Spiegel-Oberschränke
  • Corian-Duschtasse
  • Keramik Zerhacker-Toilette

    Stauräume
  • Umlaufende Oberschränke mit höhenverstellbaren Einlegeböden
  • Kleiderschrank am Fußende vom Heckbett mit höhenverstellbaren Einlegeböden
  • Garderobe mit Schuhschrank

Technische Ausstattung

    Stromversorgung
  • Kontrollpanel zur Überwachung der Stromversorgung und der einzelnen Füllstände
  • Absicherung der einzelnen Stromkreise über thermischen Schutzschaltern mit LED- Funktionsanzeige
  • Mastervolt –Bus-System
  • Unabhängige Stromversorgung des Aufbaues durch zwei Lithium-Ionen Batterien
  • Batteriekapazität 24/320AH
  • Wechselrichter/Ladegerät Combi Sinusleistung 5000 W / 230 V, Ladeleistung 120 A / 24 V
  • Ladegerät für Eingangsspannung 95 -235 V, Ladeleistung 60 A
  • Hochleistungsbatterie zu Batterie Ladegerät mit I-U Laderegler, Ladeleistung 30 A
  • 12 begehbare Solarmodule, Leistung 840 W
  • 2 MPP Solarregler
  • Spannungswandler 24/1 2V. Leistung 480 W

    Generator
  • Wassergekühlter Fischer Panda 3-Zylinder Dieselgenerator
  • Variable Drehzahlregulierung
  • Dauer-Ausgangsleistung 6,4 kW
  • Automatischer Anlauf bei niedriger Batteriekapazität

    Wasserversorgung
  • 600 Liter Frischwasser (1x 250 L. u. 1 x 350 L.)
  • 30 Liter Warmwasserboiler
  • 150 Liter Abwassertank 150 Liter
  • 150 Liter Fäkalientank
  • Smart Sensor Pumpe
  • 2 – Stufen Wasserfilter (Aktivkohle, Keramik)
  • Hochwertige Armaturen
  • Außendusche
  • Alle Wasserinstallationen sind frostsicher im Innenraum verlegt
  • Tanks werden über fernbedienbare Pneumatik-Ventile entleert

    Heizungssystem
  • 12 KW Diesel-Warmwasser- Heizung
  • einzelne Heizungskreisläufe über ein zentrales Thermostat regelbar
  • Konvektoren unsichtbar in der Sitzgruppe
  • Handtuchheizkörper im Bad
  • Fußbodenheizung
  • elektr. Zusatzheizung 1600W

    Sonstiges
  • Edelstahl-Dachträger mit Reserverad-Halterung Heben und senken des Reserverades über einen Kranar m mit elektr. Seilwinde
  • Waschmaschine mit 3 Kg Fassungsvermögen



GRUNDRISS

Grundriss MAN TGM Wohnmobil XXL
